产品机械架构EMC风险评估机理和理想模型
电子电气设备的EMC风险评估包括两个部分,一个是产品的机械架构EMC风险评估,另一个是产品PCB的EMC风险评估。
1、产品机械架构EMC风险评估机理
产品的EMC风险包括电磁敏感度EMS和电磁干扰EMI两个部分,其中,对于EMS来说,其风险评估机理再于当产品的某个端口注入同样大小的高频共模电压或同样大小的共模电流时,不同的产品设计方案,就有不同大小的共模电流流过PCB相应的电路结构。机械架构设计中影响这种共模电流大小的因素即为产品机械架构EMS风险要素。
对于电磁干扰EMI,可以看成当产品处于正常工作状态时,由于产品内部的信号传递,导致内部的有用信号或噪声无意中以共模电流的方式传导到产品中可以成为等效天线的导体形成辐射发射。如果这种无意中产生的共模电流,再传导骚扰测试时传导到测量设备线性阻抗稳定网络LISN时,就产生传导骚扰测试的问题,产品机械架构设计的改变会改变这种电流的传递路径与大小,较好的产品机械架构设计可以使得这种共模电流最小化,即风险最小,反之则大。机械架构设计影响EMI电流大小的因素即为产品机械架构EMI风险要素。
从机械架构设计上看,如果产品设计导致有较大的外部干扰电流流过核心功能电路,则将意味着该产品的机械架构设计具有较大的EMC抗干扰风险。
2、产品机械架构EMC理想模型

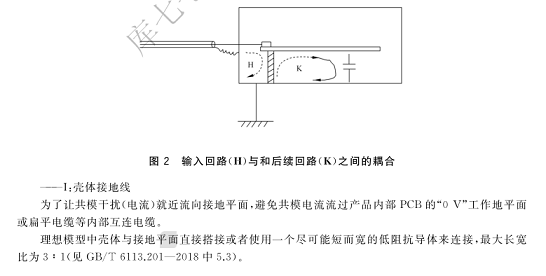

产品EMC理想模型表示一个具有完美EMC设计方案的产品,没有EMC风险存在。产品机械架构EMC理想模型时一个再架构设计上相关EMC风险要素都能设计完美的方案。图1给出了一种产品机械架构EMC理想模型,包括产品架构设计中相关信息,如:壳体、电缆、滤波器件等。



本文标签:电磁兼容实验室 EMC风险,EMC评估,EMC模型,机械架构
