工控设备EMC测试主要包含电磁干扰（EMI）和电磁抗扰度（EMS）两大类，具体项目依据国际标准（如IEC 61000系列、EN 55011/32）及国内标准（GB/T 17626系列）执行，旨在确保设备在复杂电磁环境中既能正常工作，又不对外界产生过度干扰，电磁干扰（EMI）和电磁辐射（EMR）的控制都至关重要。

‌一、电磁干扰（EMI）测试项目‌
EMI测试关注设备自身产生的电磁噪声，防止其影响其他电子设备。

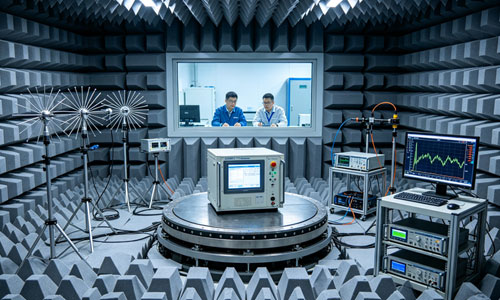

‌辐射发射测试‌：检测设备在正常工作状态下，通过空间（如机箱、线缆）向外辐射的电磁场强度。测试频率范围通常为30MHz至1GHz（或更高至6GHz），需在电波暗室或开阔场中进行，限值依据CISPR 11/32标准，分为Class A（工业环境）和Class B（住宅环境）等级。
‌传导发射测试‌：测量设备通过电源线、信号线等导体向电网传导的电磁干扰，频率范围一般为150kHz至30MHz。测试使用人工电源网络（LISN）耦合，防止设备通过公共电网干扰其他连接设备。

‌二、电磁抗扰度（EMS）测试项目‌
EMS测试模拟外界电磁干扰，检验设备的耐受性和可靠性。

‌静电放电抗扰度测试‌：依据IEC 61000-4-2，模拟人体或物体接触设备产生的静电放电。测试电压等级通常为±2kV、±4kV、±6kV、±8kV（接触放电）和±15kV（空气放电），要求设备在放电过程中不发生功能紊乱或损坏。
‌射频电磁场辐射抗扰度测试‌：依据IEC 61000-4-3，将设备置于80MHz至6GHz的射频电磁场中，场强常用3V/m或10V/m（工业环境更高），验证其在无线通信、雷达等射频环境下的运行稳定性。
‌电快速瞬变脉冲群抗扰度测试‌：依据IEC 61000-4-4，模拟电感性负载（如开关、继电器）切换时产生的快速脉冲群。测试电压峰值在电源线上可为±2kV（5/50ns波形），信号线上为±1kV，重复频率5kHz或100kHz，确保设备不因高频脉冲而复位或误动作。

‌浪涌抗扰度测试‌：依据IEC 61000-4-5，模拟雷击或电网切换引起的浪涌过电压。测试波形为1.2/50μs（电压）和8/20μs（电流），等级可选±0.5kV至±4kV（线对地），要求设备具备足够的绝缘保护或浪涌抑制能力。
‌电压暂降、短时中断和电压变化抗扰度测试‌：依据IEC 61000-4-11，模拟电网波动。例如，电压暂降可设定为额定电压的70%持续500ms，短时中断为0%持续20ms，考察设备电源模块的保持能力和重启恢复时间。
